一．系统图片

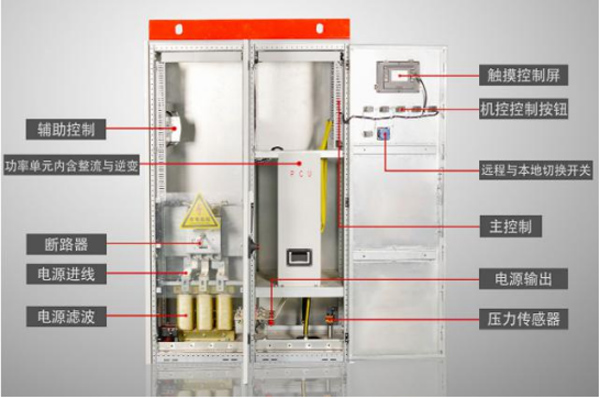

图1柜体图
二．系统参数
| 序号 | 项点 | 参数 | 备注 |
| 1 | 额定输出功率 | 按客户需求 | |
| 2 | 输出功率可调规模 | 0～100% | |
| 3 | 控制精准度 | 0.50% | |
| 4 | 输入电压频率 | 50Hz | 波动±5% |
| 5 | 输入电流 | 3AC 1850A | |
| 6 | 谐振频率 | 50～3000Hz | 凭证详细负载情形选择频率 |
| 7 | 效率 | ≥97% | 电源效率 |
| 8 | 过载能力 | 1.1 倍额定功率 | 1min/10min |
| 1.2 倍额定功率 | 10s/10min | ||
| 9 | 柜体防护品级 | IP32 | |
| 10 | 冷却方法 | 水冷/风冷 | |
| 11 | 使用情形温度 | -20～40℃ | 需要防冻液冷却 |
| 40～55℃降额使用 | 温度每升高 1℃， 输出功率降低 2% | ||
| 12 | 湿度 | 不凌驾 95% | 不凝露 |
| 13 | 海拔 | 不凌驾 2000 米 |
2000 米以上降额使用，海拔
每升高 100 米，输出功率降低
|
| 14 | 振动情形 | 无强烈振动情形 | |
| 15 | 形状尺寸 | 长*宽*高:2000× 650×1700mm | 电源柜预估尺寸 |
| 16 | 重量 | 不大于 600kg | 电源柜重量 |
| 17 | 人机界面 | 触摸屏+按钮 | |
| 18 | 控制架构 | DSP+CPLD | |
| 19 | 控制算法 | PID |

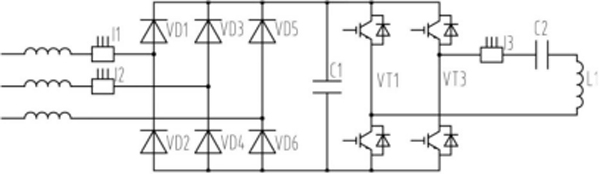

图2参数图
三.系统手艺优势
1.绿色节能
电源接纳电路拓扑里先进的IGBT串联谐振手艺，接纳IGBT作为开关器件，响应时间快，开通与关断可自由控制，做到准确控制每一次开关的输出能量，开关与通态消耗小，节约能耗，绿色环保；相比可控硅并联谐振电源节能30%，比IGBT并联谐振电源节能15%-20%，是现在天下上理想的谐振手艺 。
超高频规模：100kHZ以上；高频规模：30-80kHZ；超音频规模：20-50kHZ；中频规模：10HZ-20KHZ 。
图3串联谐振主电路拓扑
2.无邪稳固
足够功率及输出稳固的加热能力，确保工件能够快速加热到目的温度；加热温度恣意可调；加热时间以及保温时间恣意可调，时间控制精度为0.1秒 。
3.精准控温
精准的恒温恒功等控制手艺，接纳目的温度或功率等闭环控制手艺，恒温误差可控制在±2℃规模，包管被加热工件的性能一致性 。
4.控温曲线自界说
基于强盛的DSP+CPLD控制系统平台，具有低功耗高性能的浮点DSP数据运算处置惩罚器加CPLD的数据收罗设计计划及对外接口控制处置惩罚，高速的响应与盘算速率支持自主研发的热处置惩罚专家控制系统，奇异的PID控制算法支持用户在线编辑工件升温+恒温+降温曲线，电源启动后加热曲线将凭证用户编辑的曲线举行加热处置惩罚 。

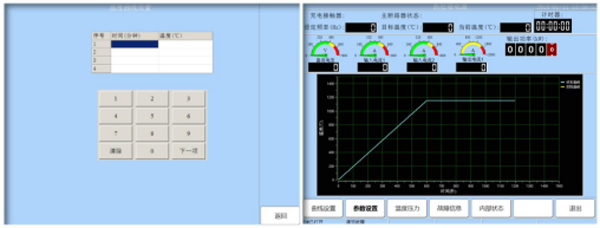

图4控温曲线自界说界面
5.谐振频率自动跟踪
电源具有锁相、谐振频率自动跟踪等先进控制手艺，可凭证被加热工件自动调理频率，使装备事情在合适事情点，加热效率更高 。
6.工艺参数生涯及挪用
设置好的工艺参数可以生涯并命名，用户可以凭证差别的加热工件快速挪用参数，利便差别工件加热并包管工件工艺参数的一致性 。
7.友好的人机交互
自主研发的智能面板，接口富厚，高区分率的显示触摸屏，使用利便，可自由设置、审查州参数信息 。
8.自主研发
感应加热电源具有完全知识产权，纯自主设计、生产、调试；控制程序
自主编写，能凭证客户需求提供定制化效劳 。
9.质料可靠
IGBT器件、控制芯片等焦点器件均接纳国际着名品牌（英飞凌）、通用型号，产品质量可靠，获得市场充分验证 。
10.周全的；ふ铰
具有周全的；ふ铰，超压、过流、过热、短路、接地、故障急停等；，能有用包管装备及职员的清静 。
11.客户至上
装备到现场后，凭证客户要求随时配合完成装备装置、调试、培训等使命；7x24小时手艺支持，包管装备的一连运行；主要零部件通用性好，有完善的备品备件可随时供替换 。
四．系统优势
IGBT电源是一种新型的IGBT逆变器 ？，主要用来熔炼碳钢，合金钢，铸钢，有色金属等 。具有加热速率快，节能环保等特点 。
1.IGBT电源作为恒功率电源，全功率输出，坚持恒定稳固，因此加热速率快 。接纳串联谐振变压器，变压器电压高，比可控硅电源节能 。接纳频率调控系统调解频率，整流部分包括全桥整流器，感应器和电容滤波器，在500V的条件下事情，IGBT电源爆发少少的低次谐波，低网格污染 。
2.IGBT电源比可控硅电源节约电能15%-25%，缘故原由有以下几个方面：
A.逆变器电压高，电流，电路损失低，这部分可以节约电能15% 。IGBT电源变压器的电压是2800V，古板的可控硅电源逆变器的电压是750V，电流减小了四倍，线路损失降低了 。
B.高功率因素，功率因素大于0.98，无功消耗低，这部分比可控硅电源节约电能3%-5% 。IGBT接纳全桥式整流，整流部分不调解可控硅传导角，以是整个历程的功率因素大于0.98 。
C.炉体热消耗小，同功率条件下，IGBT比可控硅每批次加热快15分钟 。在炉出口的热损失占整个历程的3%，因此这部分比可控硅电源节约3%的热量 。
4.高次谐波滋扰：当可控硅爆发电压峰值的时间整流器的高次谐波调解电压 。电压电网会被严重污染导致其他的装备不可事情，IGBT电源整流器部分接纳全桥整流器 。直流电压总是在最高水平事情，不需要调解传导角，因此不会爆发高次谐波，不会污染电网，变压器，交流器不会被加热，不会滋扰其他电子器件的事情 。
5.恒功率输出：可控硅电源带有电压和电流调理器，IGBT接纳频率和功率调理器，它不会受炉料和炉衬厚度的影响 。在加热历程中坚持恒功率输出，尤其是在生产不锈钢，钢料，铝料和其他非磁性物质的时间，IGBT电源具有高明的事情效率 。炉衬烧损镌汰，降低了铸造本钱 。
五．系列电源应用案例

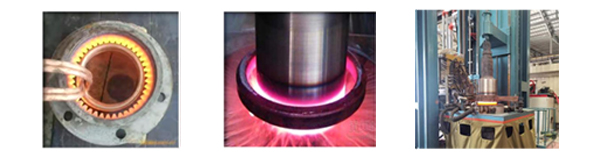

| 行业：齿轮淬火 | 行业：透热 | 行业：热装配 |
| 频率：300kHz | 频率：2kHz | 频率：12kHz |
| 功率：50kW | 功率：500kW | 功率：120kW |
| 行业：熔炼 | 行业：拉晶 | 行业：真空焊接 |
| 频率：2kHZ | 频率：15kHZ | 频率：10kHZ |
| 功率：1100kW | 功率：120kW | 功率：100kW |
| 行业：深层淬火 | 行业：浅层淬火 | 行业：轴淬火 |
| 频率：4kHZ | 频率：100kHZ | 频率：50HZ |
| 功率：300kW | 功率：50kW | 功率：1000kW |
齿轮淬火原理:将工件放入感应器(线圈)内，当感应器中通入一定频率的交变电流时，周围即爆发交变磁场 。交变磁场的电磁感应作用使工件内爆发关闭的感应电流──涡流 。感应电流在工件截面上的漫衍很不匀称，工件表层电流密度很高，向内逐渐减小，这种征象称为集肤效应 。工件表层高密度电流的电能转变为热能，使表层的温度升高，即实现外貌加热 。电流频率越高，工件表层与内部的电流密度差则越大，加热层越薄 。在加热层温度凌驾钢的临界点温度后迅速冷却，即可实现外貌淬火 。
透热炉可以凭证差别材质工件的几何形状和加热工艺要求，接纳500-10000Hz中频电源对工件举行加热 。
感应加热电源对金属质料加热效率高、速率快，且低耗环保 。它已经普遍应用于各行各业对金属质料的热加工、热处置惩罚、热装配及焊接、熔炼等工艺中 。
热处置惩罚行业：
1.种种汽、摩配高频淬火热处置惩罚，如：曲轴、连杆、活塞销、凸轮轴、气门、变速箱内的种种齿轮、种种拔叉、种种花键轴、传动半轴、种种小轴曲柄销、种种摇臂、摇臂轴等高频淬火热处置惩罚 。高频焊机
2.州不锈钢行业的退火 。如不锈钢盆、罐的退火拉伸、退火卷边以及水槽的退火、不锈钢管、不锈钢餐具、不锈钢杯等；
3.其他种种金属工件的退火，如高尔夫球头、球杆、铜锁头、五金铜配件、菜刀把、刀刃、铝锅、铝桶、铝散热器以及种种铝制品 。
钎焊行业：
1.种种五金刀具的焊接；
2.种种五金机械配件的焊接；
3.硬质合金的焊接 。
锻压行业：
1.五金工具透热，如钳子，扳手等加热透热成型；
2.表壳、表胚、拉手、模具附件、厨房餐具用品、工艺品、标准件、紧固件、机械零件加工、铜锁、铆钉、钢钎、钎具的热挤压等等；
3.电脑散热器的铜芯与铝片、喇叭网的埋值焊接、钢塑管的复合、铝箔的封口（牙膏皮）、电机转子、电热管封口等等；
冶炼行业：对感应加热炉举行加热 。
